代理品牌

配线槽系列
0101 KSS 绝缘配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准， UL测试温度50℃。
特点： 1. 配线槽底座两侧出线孔互相对齐，任何处锯断或接成 L 型均可保持盘面美观、整齐。
2. 槽盖经特殊设计，与配线槽底座组合后绝不脱落，且接合面平滑，不割伤手及擦损附近配线。
3. 出线孔低、组合容易、拆卸简单，易于配线。


MD-8mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
KD-6mm出线孔
一般自动控制，机械用配电盘适用。
可配合12mm间距之端子盘使用。
HD-4mm出线孔
出线繁多及线路较细时适用。
可配合10mm间距之端子盘使用。
单位：mm
　 型　号
Item No.		 宽X高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
8mm 6mm 4mm
MD-0.5L 　 HD-0.5L 15 x 25 5 ~ 12 pcs 2M
MD-0.7L 　 HD-0.7L 20 x 20 5 ~ 12 pcs
MD-0L 　 HD-0L 25 x 25 10 ~ 25 pcs
MD-1L KD-1L HD-1L 25 x 45 20 ~ 25 pcs
　 MD-1.1L 　 HD-1.1L 30 x 30 15 ~ 25 pcs
MD-1.2L KD-1.2L HD-1.2L 33 x 33 25 ~ 45 pcs
MD-1.5L KD-1.5L HD-1.5L 33 x 45 40 ~ 55 pcs
MD-2L KD-2L HD-2L 45 x 45 60 ~ 70 pcs
MD-2.2L 　 HD-2.2L 50 x 50 80 ~ 90 pcs
MD-2.5L KD-2.5L HD-2.5L 65 x 45 110 ~ 120 pcs
MD-3L KD-3L HD-3L 33 x 65 60 ~ 75 pcs
MD-4L KD-4L HD-4L 25 x 65 40 ~ 45 pcs
MD-5L KD-5L HD-5L 45 x 65 110 ~ 120 pcs
MD-5.5L KD-5.5L HD-5.5L 60 x 60 120 ~ 135 pcs
MD-5.7L KD-5.7L HD-5.7L 65 x 65 180 ~ 200 pcs
MD-6L 　 　 72 x 64 200 ~ 220 pcs
MD-6.5L 　 HD-6.5L 33 x 100 180 ~ 200 pcs
　 MD-6.6L 　 　 37.5 x 100 180 ~ 200 pcs
MD-6.7L KD-6.7L HD-6.7L 48 x 100 215 ~ 250 pcs
MD-6.8L 　 　 55 x 100 220 ~ 260 pcs
MD-6.9L 　 　 75 x 75 200 ~ 250 pcs
MD-7L 　 　 70 x 100 250 ~ 300 pcs
MD-7.1L 　 　 75 x 100 260 ~ 320 pcs
MD-7.2L 　 　 100 x 50 200 ~ 250 pcs
MD-7.5L 　 　 100 x 75 260 ~ 320 pcs
MD-8L KD-8L HD-8L 100 x 100 300 ~ 400 pcs
　 MD-9L 　 　 120 x 75 280 ~ 380 pcs
MD-10L 　 　 150 x 75 335 ~ 500 pcs
MD-12L 　 　 150 x 100 450 ~ 600 pcs
MD-15L 　 　 200 x 100 600 ~ 800 pcs
MD-21L 　 　 200 x 150 1040 ~ 1200 pcs
　 MD-22L 　 　 200 x 200 1200 ~ 1600 pcs
　 MD-30L 　 　 300 x 100 1040 ~ 1200 pcs
0101 KSS 含胶型防滑配线槽

材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。胶层为PE共聚合物 (PE copolymer)。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准， UL测试温度50℃。
特点： 1. 配线槽底座两侧出线孔互相对齐，任何处锯断或接成 L 型均可保持盘面美观、整齐。
2. 槽盖经特殊设计，与配线槽底座组合后绝不脱落，且接合面平滑，不割伤手及擦损附近配线。
3. 出线孔低、组合容易、拆卸简单，易于配线。

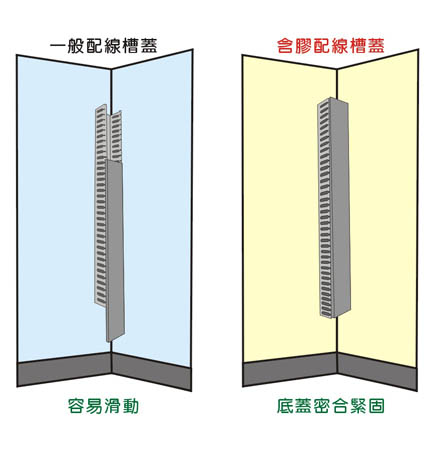

4. 于配线槽上盖挂勾之内面设有「特殊止滑胶层」，能有效增加涩度及黏度，使线槽与上盖密合，防止上盖滑动、脱落，更利垂直上下布线作业，提升施工效率。


MQ-8mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
KQ-6mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
HQ-4mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
单位：mm
　 型　号
Item No.		 宽X高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
8mm 6mm 4mm
　 MQ-0.5L 　 HQ-0.5L 15 x 25 5 ~ 12 pcs 2M
　 MQ-0.7L 　 HQ-0.7L 20 x 20 5 ~ 12 pcs
　 MQ-0L 　 HQ-0L 25 x 25 10 ~ 25 pcs
　 MQ-1L KQ-1L HQ-1L 25 x 45 20 ~ 25 pcs
　 MQ-1.1L 　 HQ-1.1L 30 x 30 15 ~ 25 pcs
　 MQ-1.2L KQ-1.2L HQ-1.2L 33 x 33 25 ~ 45 pcs
　 MQ-1.5L KQ-1.5L HQ-1.5L 33 x 45 40 ~ 55 pcs
　 MQ-2L KQ-2L HQ-2L 45 x 45 60 ~ 70 pcs
　 MQ-2.2L 　 HQ-2.2L 50 x 50 80 ~ 90 pcs
　 MQ-2.5L KQ-2.5L HQ-2.5L 65 x 45 110 ~ 120 pcs
　 MQ-3L KQ-3L HQ-3L 33 x 65 60 ~ 75 pcs
　 MQ-4L KQ-4L HQ-4L 25 x 65 40 ~ 45 pcs
　 MQ-5L KQ-5L HQ-5L 45 x 65 110 ~ 120 pcs
　 MQ-5.5L KQ-5.5L HQ-5.5L 60 x 60 120 ~ 135 pcs
　 MQ-5.7L KQ-5.7L HQ-5.7L 65 x 65 180 ~ 200 pcs
　 MQ-6L 　 　 72 x 64 200 ~ 220 pcs
　 MQ-6.5L 　 HQ-6.5L 33 x 100 180 ~ 200 pcs
　 MQ-6.6L 　 　 37.5 x 100 180 ~ 200 pcs
　 MQ-6.7L KQ-6.7L HQ-6.7L 48 x 100 215 ~ 250 pcs
　 MQ-6.8L 　 　 55 x 100 220 ~ 260 pcs
　 MQ-6.9L 　 　 75 x 75 200 ~ 250 pcs
　 MQ-7L 　 　 70 x 100 250 ~ 300 pcs
　 MQ-7.1L 　 　 75 x 100 260 ~ 320 pcs
　 MQ-7.2L 　 　 100 x 50 200 ~ 250 pcs
　 MQ-7.5L 　 　 100 x 75 260 ~ 320 pcs
　 MQ-8L KQ-8L HQ-8L 100 x 100 300 ~ 400 pcs
　 MQ-9L 　 　 120 x 75 280 ~ 380 pcs

0101 KSS 绝缘配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准， UL测试温度50℃。
特点： 1. 配线槽底座两侧出线孔互相对齐，任何处锯断或接成 L 型均可保持盘面美观、整齐。
2. 槽盖经特殊设计，与配线槽底座组合后绝不脱落，且接合面平滑，不割伤手及擦损附近配线。
3. 出线孔低、组合容易、拆卸简单，易于配线。


VD 8mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
KVD 6mm出线孔
一般自动控制，机械用配电盘适用。
可配合12mm间距之端子盘使用。
HVD 4mm出线孔
出线繁多及线路较细时适用。
可配合10mm间距之端子盘使用。
单位：mm
　 型　号
Item No.		 宽X高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
8mm 6mm 4mm
VD-1 　 HVD-1 25 x 30 15 ~ 25 pcs 2M
　 VD-1.5 　 HVD-1.5 30 x 30 15 ~ 25 pcs
VD-2 　 HVD-2 25 x 40 20 ~ 25 pcs
VD-3 　 HVD-3 33 x 40 40 ~ 45 pcs
VD-4 KVD-4 HVD-4 40 x 40 60 ~ 70 pcs
VD-5 　 HVD-5 60 x 40 100 ~ 115 pcs
VD-5.5 　 HVD-5.5 80 x 40 120 ~ 135 pcs
VD-5.7 　 HVD-5.7 100 x 40 130 ~ 175 pcs
VD-6 　 HVD-6 25 x 60 40 ~ 45 pcs
VD-7 KVD-7 HVD-7 40 x 60 100 ~ 115 pcs
VD-8 KVD-8 HVD-8 60 x 60 120 ~ 135 pcs
VD-9 　 HVD-9 80 x 60 180 ~ 210 pcs
VD-9.5 　 HVD-9.5 100 x 60 240 ~ 290 pcs
VD-9.6 　 HVD-9.6 120 x 60 240 ~ 290 pcs
VD-9.65 　 HVD-9.65 120 x 65 260 ~ 360 pcs
VD-9.66 　 HVD-9.66 25 x 80 100 ~ 120 pcs
VD-9.7 　 HVD-9.7 40 x 80 120 ~ 135 pcs
VD-9.8 　 HVD-9.8 60 x 80 180 ~ 210 pcs
VD-10 　 HVD-10 80 x 80 240 ~ 290 pcs
VD-10.5 　 HVD-10.5 100 x 80 260 ~ 350 pcs
VD-11 　 HVD-11 120 x 80 300 ~ 400 pcs
VD-12 　 HVD-12 40 x 100 130 ~ 175 pcs
　 VD-13 　 HVD-13 60 x 100 240 ~ 290 pcs
　 VD-14 　 HVD-14 80 x 100 260 ~ 350 pcs

0101 KSS 含胶型防滑配线槽

材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。胶层为PE共聚合物 (PE copolymer)。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准， UL测试温度50℃。
特点： 1. 配线槽底座两侧出线孔互相对齐，任何处锯断或接成 L 型均可保持盘面美观、整齐。
2. 槽盖经特殊设计，与配线槽底座组合后绝不脱落，且接合面平滑，不割伤手及擦损附近配线。
3. 出线孔低、组合容易、拆卸简单，易于配线。
4. 于配线槽上盖挂勾之内面设有「特殊止滑胶层」，能有效增加涩度及黏度，使线槽与上盖密合，防止上盖滑动、脱落，更利垂直上下布线作业，提升施工效率。


VQ 8mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
KVQ 6mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
HVQ 4mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
单位：mm
　 型　号
Item No.		 宽X高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
8mm 6mm 4mm
　 VQ-1 　 HVQ-1 25 x 30 15 ~ 25 pcs 2M
　 VQ-1.5 　 HVQ-1.5 30 x 30 15 ~ 25 pcs
　 VQ-2 　 HVQ-2 25 x 40 20 ~ 25 pcs
　 VQ-3 　 HVQ-3 33 x 40 40 ~ 45 pcs
　 VQ-4 KVQ-4 HVQ-4 40 x 40 60 ~ 70 pcs
　 VQ-5 　 HVQ-5 60 x 40 100 ~ 115 pcs
　 VQ-5.5 　 HVQ-5.5 80 x 40 120 ~ 135 pcs
　 VQ-5.7 　 HVQ-5.7 100 x 40 130 ~ 175 pcs
　 VQ-6 　 HVQ-6 25 x 60 40 ~ 45 pcs
　 VQ-7 KVQ-7 HVQ-7 40 x 60 100 ~ 115 pcs
　 VQ-8 KVQ-8 HVQ-8 60 x 60 120 ~ 135 pcs
　 VQ-9 　 HVQ-9 80 x 60 180 ~ 210 pcs
　 VQ-9.5 　 HVQ-9.5 100 x 60 240 ~ 290 pcs
　 VQ-9.6 　 HVQ-9.6 120 x 60 240 ~ 290 pcs
　 VQ-9.65 　 HVQ-9.65 120 x 65 260 ~ 360 pcs
　 VQ-9.66 　 HVQ-9.66 25 x 80 100 ~ 120 pcs
　 VQ-9.7 　 HVQ-9.7 40 x 80 120 ~ 135 pcs
　 VQ-9.8 　 HVQ-9.8 60 x 80 180 ~ 210 pcs
　 VQ-10 　 HVQ-10 80 x 80 240 ~ 290 pcs
　 VQ-10.5 　 HVQ-10.5 100 x 80 260 ~ 350 pcs
　 VQ-11 　 HVQ-11 120 x 80 300 ~ 400 pcs
　 VQ-12 　 HVQ-12 40 x 100 130 ~ 175 pcs
　 VQ-13 　 HVQ-13 60 x 100 240 ~ 290 pcs
　 VQ-14 　 HVQ-14 80 x 100 260 ~ 350 pcs

0101 KSS 绝缘配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准， UL测试温度50℃。


AD 系列 8mm出线孔
HD 系列 4mm出线孔
SD 系列 密封式
单位：mm
　 型　号
Item No.		 宽X高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔 密封式
8mm 4mm
AD-1X2 HD-1X2 SD-1X2 25 x 50 20 ~ 25 pcs 2M
AD-1X3 HD-1X3 SD-1X3 25 x 75 60 ~ 75 pcs
AD-1.5X1 　 SD-1.5X1 38 x 25 20 ~ 23 pcs
AD-1.5X2 HD-1.5X2 SD-1.5X2 38 x 50 60 ~ 70 pcs
AD-1.5X3 HD-1.5X3 SD-1.5X3 38 x 75 120 ~ 135 pcs
AD-2X1 HD-2X1 SD-2X1 50 x 25 25 ~ 45 pcs
AD-2X2 　 SD-2X2 50 x 50 80 ~ 90 pcs
AD-2X3 HD-2X3 SD-2X3 50 x 75 180 ~ 200 pcs
　 AD-3X2 HD-3X2 SD-3X2 75 x 50 180 ~ 200 pcs
AD-3X3 HD-3X3 SD-3X3 75 x 75 200 ~ 250 pcs
AD-3X4 　 SD-3X4 75 x 100 240 ~ 300 pcs

0101 KSS 含胶型防滑配线槽

材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。胶层为PE共聚合物 (PE copolymer)。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准，UL测试温度50℃。
特点： 于配线槽上盖挂勾之内面设有「特殊止滑胶层」，能有效增加涩度及黏度，使线槽与上盖密合，防止上盖滑动、脱落，更利垂直上下布线作业，提升施工效率。


AQ 系列 8mm出线孔
HQ 系列 4mm出线孔
SQ 系列 密封式
单位：mm
　 型　号
Item No.		 宽X高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔 密封式
8mm 4mm
　 AQ-1X2 HQ-1X2 SQ-1X2 25 x 50 20 ~ 25 pcs 2M
　 AQ-1X3 HQ-1X3 SQ-1X3 25 x 75 60 ~ 75 pcs
　 AQ-1.5X1 　 SQ-1.5X1 38 x 25 20 ~ 23 pcs
　 AQ-1.5X2 HQ-1.5X2 SQ-1.5X2 38 x 50 60 ~ 70 pcs
　 AQ-1.5X3 HQ-1.5X3 SQ-1.5X3 38 x 75 120 ~ 135 pcs
　 AQ-2X1 HQ-2X1 SQ-2X1 50 x 25 25 ~ 45 pcs
　 AQ-2X2 　 SQ-2X2 50 x 50 80 ~ 90 pcs
　 AQ-2X3 HQ-2X3 SQ-2X3 50 x 75 180 ~ 200 pcs
　 AQ-3X2 HQ-3X2 SQ-3X2 75 x 50 180 ~ 200 pcs
　 AQ-3X3 HQ-3X3 SQ-3X3 75 x 75 200 ~ 250 pcs
　 AQ-3X4 　 SQ-3X4 75 x 100 240 ~ 300 pcs

0101 KSS 绝缘配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准。
特点： 1. 槽底之出线孔顶端为封闭式，更易于组装、拆卸。
2. LDC系列具有超大的出线孔，散热快，能降低线槽内温度，且大型电缆线可轻易的从两侧出线孔穿出。


VDC 8mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
LDC 17mm出线孔

单位：mm
　 型　号
Item No.		 宽x高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
8mm 17mm
　 VDC-2530 　 25 x 30 15 ~ 25 pcs 2M
　 VDC-4040 　 40 x 40 60 ~ 70 pcs
　 VDC-8040 　 80 x 40 120 ~ 135 pcs
　 VDC-5050 　 50 x 50 80 ~ 90 pcs
　 VDC-2560 　 25 x 60 40 ~ 45 pcs
　 VDC-4060 LDC-4060 40 x 60 100 ~ 115 pcs
　 VDC-6060 LDC-6060 60 x 60 120 ~ 135 pcs
　 VDC-8060 LDC-8060 80 x 60 180 ~ 210 pcs
　 　 LDC-3365 33 x 65 60 ~ 75 pcs
　 　 LDC-4565 45 x 65 110 ~ 120 pcs
　 　 LDC-6565 65 x 65 180 ~ 200 pcs
　 VDC-4080 LDC-4080 40 x 80 120 ~ 135 pcs
　 VDC-6080 LDC-6080 60 x 80 180 ~ 210 pcs
　 VDC-8080 LDC-8080 80 x 80 240 ~ 290 pcs
　 　 LDC-33100 33 x 100 180 ~ 200 pcs
　 VDC-40100 　 40 x 100 130 ~ 175 pcs
　 　 LDC-48100 48 x 100 215 ~ 250 pcs
　 VDC-100100 LDC-100100 100 x 100 300 ~ 400 pcs

0101 KSS 含胶型防滑配线槽

材质： UL合格之南亚 PVC（灰色），M1防火等级，防火等级 94V-0，耐燃，绝缘性良好，不自燃，耐温至85℃。胶层为PE共聚合物 (PE copolymer)。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准。
特点： 1. 槽底之出线孔顶端为封闭式，更易于组装、拆卸。
2. 于配线槽上盖挂勾之内面设有「特殊止滑胶层」，能有效增加涩度及黏度，使线槽与上盖密合，防止上盖滑动、脱落，更利垂直上下布线作业，提升施工效率。
3. LQC系列具有超大的出线孔，散热快，能降低线槽内温度，且大型电缆线可轻易的从两侧出线孔穿出。


VQC 8mm出线孔
适用于动力盘，高压盘之配线。
可配合18mm间距之端子盘使用。
LDC 17mm出线孔

单位：mm
　 型　号
Item No.		 宽x高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
8mm 17mm
　 VQC-2530 　 25 x 30 15 ~ 25 pcs 2M
　 VQC-4040 　 40 x 40 60 ~ 70 pcs
　 VQC-8040 　 80 x 40 120 ~ 135 pcs
　 VQC-5050 　 50 x 50 80 ~ 90 pcs
　 VQC-2560 　 25 x 60 40 ~ 45 pcs
　 VQC-4060 LQC-4060 40 x 60 100 ~ 115 pcs
　 VQC-6060 LQC-6060 60 x 60 120 ~ 135 pcs
　 VQC-8060 LQC-8060 80 x 60 180 ~ 210 pcs
　 　 LQC-3365 33 x 65 60 ~ 75 pcs
　 　 LQC-4565 45 x 65 110 ~ 120 pcs
　 　 LQC-6565 65 x 65 180 ~ 200 pcs
　 VQC-4080 LQC-4080 40 x 80 120 ~ 135 pcs
　 VQC-6080 LQC-6080 60 x 80 180 ~ 210 pcs
　 VQC-8080 LQC-8080 80 x 80 240 ~ 290 pcs
　 　 LQC-33100 33 x 100 180 ~ 200 pcs
　 VQC-40100 　 40 x 100 130 ~ 175 pcs
　 　 LQC-48100 48 x 100 215 ~ 250 pcs
　 VQC-100100 LQC-100100 100 x 100 300 ~ 400 pcs

0101 KSS 绝缘配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准， UL测试温度50℃。
特点： 上盖扣槽特殊设计，更利于与槽底接合。


BD 4mm出线孔
单位：mm
　 型　号
Item No.		 宽x高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
4mm
BD-2525 25x25 10~25pcs　 2M
BD-3340 33x40 40~45pcs　
BD-4040 40x40 50~60pcs　
BD-3360 33x60 60~70pcs　
BD-4860 48x60 110~120pcs　
BD-6060 60x60 120~135pcs　

0101 KSS 绝缘配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，底槽两侧设出线孔，出线孔4.5mm，以组合后外部之宽、高为规格标准，每侧设有一条刀割式折痕。UL测试温度50℃。
特点： 1. 两侧出线孔之凸点设计，可在同一出线孔做分层区隔使用。
2. 槽底两侧均有一条刀割式折痕线设计，可依安装者需求，折出需要的侧孔大小。


高度 60mm
高度 80mm

寬度 30~60mm
寬度 80~120mm
单位：mm
　 型　号
Item No.		 宽x高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
4.5mm
GD-3060 30x60 30~50pcs　 2M
GD-4060 40x60 100~115pcs　
GD-6060 60x60 110~120pcs　
GD-8060 80x60 180~210pcs　
GD-10060 100x60 240~290pcs　
GD-12060 120x60 240~290pcs　
GD-3080 30x80 110~115pcs　
GD-4080 40x80 120~135pcs　
GD-6080 60x80 180~210pcs　
GD-8080 80x80 240~290pcs　
GD-10080 100x80 260~350pcs　
GD-12080 120x80 300~400pcs　

0101 KSS 含胶型防滑配线槽

材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。胶层为PE共聚合物 (PE copolymer)。
构造： 由槽底及槽盖两部份组成，底槽两侧设出线孔，出线孔4.5mm，以组合后外部之宽、高为规格标准，每侧设有一条刀割式折痕。UL测试温度50℃。
特点： 1. 两侧出线孔之凸点设计，可在同一出线孔做分层区隔使用。
2. 槽底两侧均有一条刀割式折痕线设计，可依安装者需求，折出需要的侧孔大小。
3. 于配线槽上盖挂勾之内面设有「特殊止滑胶层」，能有效增加涩度及黏度，使线槽与上盖密合，防止上盖滑动、脱落，更利垂直上下布线作业，提升施工效率。


高度 60mm
高度 80mm

高度 60mm
高度 80mm
单位：mm
　 型　号
Item No.		 宽x高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
4.5mm
GQ-3060 30x60 30~50pcs　 2M
GQ-4060 40x60 100~115pcs　
GQ-6060 60x60 110~120pcs　
GQ-8060 80x60 180~210pcs　
GQ-10060 100x60 240~290pcs　
GQ-12060 120x60 240~290pcs　
GQ-3080 30x80 110~115pcs　
GQ-4080 40x80 120~135pcs　
GQ-6080 60x80 180~210pcs　
GQ-8080 80x80 240~290pcs　
GQ-10080 100x80 260~350pcs　
GQ-12080 120x80 300~400pcs　

0101 KSS 绝缘配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准，每侧设有两条折线。
特点： 1. 两侧出线孔之凸点设计，可在同一出线孔做分层区隔使用。※ MID系列无凸点设计。
2. 槽底两侧均有上下两条折痕线设计，可依安装者需求，折出需要的侧孔大小。


MPD 8mm出线孔
PD 5mm出线孔
MID 8mm出线孔
※ MID系列无凸点设计。 单位：mm
　 型　号
Item No.		 宽X高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
8mm 5mm
※ MID-2530 　 25 x 30 15 ~ 25 pcs 2M
※ MID-2540 　 25 x 40 20 ~ 25 pcs
　 MPD-2550 PD-2550 25 x 50 20 ~ 25 pcs
　 MPD-5050 PD-5050 50 x 50 80 ~ 90 pcs
　 MPD-2575 PD-2575 25 x 75 60 ~ 75 pcs
　 MPD-5075 PD-5075 50 x 75 180 ~ 200 pcs
　 MPD-7575 PD-7575 75 x 75 200 ~ 250 pcs
　 MPD-100100 PD-100100 100 x 100 300 ~ 400 pcs

0101 KSS 含胶型防滑配线槽

材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。胶层为PE共聚合物 (PE copolymer)。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准，每侧设有两条折线。
特点： 1. 两侧出线孔之凸点设计，可在同一出线孔做分层区隔使用。※ MIQ系列无凸点设计。
2. 槽底两侧均有上下两条折痕线设计，可依安装者需求，折出需要的侧孔大小。
3. 于配线槽上盖挂勾之内面设有「特殊止滑胶层」，能有效增加涩度及黏度，使线槽与上盖密合，防止上盖滑动、脱落，更利垂直上下布线作业，提升施工效率。


MPQ 8mm出线孔
PQ 5mm出线孔
MIQ 8mm出线孔
※ MIQ系列无凸点设计。 单位：mm
　 型　号
Item No.		 宽X高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
出线孔
8mm 5mm
※ MIQ-2530 　 25 x 30 15 ~ 25 pcs 2M
※ MIQ-2540 　 25 x 40 20 ~ 25 pcs
　 MPQ-2550 PQ-2550 25 x 50 20 ~ 25 pcs
　 MPQ-5050 PQ-5050 50 x 50 80 ~ 90 pcs
　 MPQ-2575 PQ-2575 25 x 75 60 ~ 75 pcs
　 MPQ-5075 PQ-5075 50 x 75 180 ~ 200 pcs
　 MPQ-7575 PQ-7575 75 x 75 200 ~ 250 pcs
　 MPQ-100100 PQ-100100 100 x 100 300 ~ 400 pcs

0101 KSS 绝缘配线槽槽盖



单位：mm
　 型　号
Item No.		 宽
W		 长　度
　 DC-15L 15.0 2M
　 DC-16L 16.0
　 DC-20L 20.0
　 DC-22L 22.0
　 DC-25L 25.0
　 DC-30L 30.0
　 DC-33L 33.0
　 DC-37.5L 37.5
　 DC-38L 38.0
　 DC-40L 40.0
　 DC-45L 45.0
　 DC-48L 48.0
　 DC-50L 50.0
　 DC-55L 55.0
　 DC-60L 60.0
　 DC-65L 65.0
　 DC-70L 70.0
　 DC-72L 72.0
　 DC-75L 75.0
　 DC-80L 80.0
　 DC-100L 100.0
　 DC-120L 120.0
　 DC-125L 125.0
　 DC-150L 150.0
　 DC-200L 200.0
　 DC-300L 300.0
　 DC-400L 400.0
　 DC-500L 500.0
　 DC-600L 600.0

0101 KSS 含胶型防滑配线槽槽盖

材质： 采用UL合格之南亚PVC（灰色）制成，M1防火等级，防火等级94V-0，胶层为PE共聚合物 (PE copolymer)。
特点： 1. 于配线槽上盖挂勾之内面设有「特殊止滑胶层」，能有效增加涩度及黏度，使线槽与上盖密合，防止上盖滑动、脱落，更利垂直上下布线作业，提升施工效率。
2. 绝缘配线槽上盖可更换为含胶型防滑盖；更换后能有效增加涩度及黏度，使线槽与上盖密合，以增加盖子的紧固程度。

单位：mm
　 型　号
Item No.		 宽
W		 长　度
　 DCQ-20L 20.0 2M
　 DCQ-22L 22.0
　 DCQ-25L 25.0
　 DCQ-30L 30.0
　 DCQ-33L 33.0
　 DCQ-37.5L 37.5
　 DCQ-38L 38.0
　 DCQ-40L 40.0
　 DCQ-45L 45.0
　 DCQ-48L 48.0
　 DCQ-50L 50.0
　 DCQ-55L 55.0
　 DCQ-60L 60.0
　 DCQ-65L 65.0
　 DCQ-70L 70.0
　 DCQ-72L 72.0
　 DCQ-75L 75.0
　 DCQ-80L 80.0
　 DCQ-100L 100.0
　 DCQ-120L 120.0
　 DCQ-125L 125.0

0101A KSS 线槽剪



　 　 型　号
Item No.
　 WT-1
　 WT-2

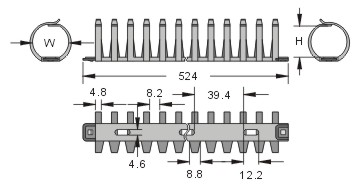

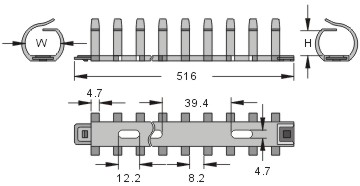

0104 KSS 拨开式配线槽



材质： UL合格之NYLON 66（灰色），防火等级94V-2，不易老化。
特点： 线槽左右二侧设有连接点(公母扣)，可无限延长。


FD-20
FD-30
单位：mm
　 型　号
Item No.		 宽
W		 高
H		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
　 FD-20 20.4 14.4 5~12pcs　 50cm
　 FD-30 29.0 24.9 12~30pcs　

0105 KSS 绝缘配线槽(密闭式)



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，以组合后外部之宽、高为规格标准，UL测试温度50℃。
用途： 舞台、电气、冷气工程及室内明线配线等适用。
特点： 密封式绝缘配线槽专为防尘、防鼠而设计。
■ MD、VD型所有规格均可制造密封式配线槽，欢迎洽询。
■ 各式绝缘配线槽均可订制接头，欢迎来电洽询。


※ 超厚型。
●构造参考 SDH 系列。		 单位：mm
　 型　号
Item No.		 宽x高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
SD-2210 22x10 3~8pcs　 2M
　 SD-3015 30x15 10~25pcs　
　 SD-1616 16x16 3~10pcs　
　 SD-2516 25x16 5~12pcs　
　 SD-3816 38x16 12~30pcs　
SD-2020 20x20 5~12pcs　
　 SD-4020 40x20 20~40pcs　
SD-1525 15x25 5~12pcs　
SD-2525 25x25 10~25pcs　
　 SD-3825 38x25 20~40pcs　
　 SD-5025 50x25 25~45pcs　
SD-2530 25x30 15~25pcs　
　 SD-3030 30x30 20~40pcs　
　 SD-10030 100x30 130~160pcs　
SD-3333 33x33 25~45pcs　
　 SD-10033 100x33 180~200pcs　
　 SD-3838 38x38 45~50pcs　
SD-2540 25x40 20~25pcs　
SD-3340 33x40 40~45pcs　
SD-4040 40x40 60~70pcs　
SD-6040 60x40 100~115pcs　
SD-7540 75x40 120~135pcs　
SD-8040 80x40 120~135pcs　
SD-10040 100x40 180~200pcs　
SD-2545 25x45 20~25pcs　
SD-3345 33x45 10~55pcs　
SD-4545 45x45 60~70pcs　
SD-6545 65x45 110~120pcs　
　 SD-2550 25x50 20~30pcs　
　 SD-3850 38x50 20~35pcs　
SD-5050 50x50 80~90pcs　
　 SD-7550 75x50 180~200pcs　
　 SD-8050 80x50 180~200pcs　
SD-10050 100x50 200~250pcs　
SD-2560 25x60 40~45pcs　
SD-4060 40x60 100~115pcs　
SD-6060 60x60 120~135pcs　
SD-8060 80x60 180~210pcs　
SD-10060 100x60 240~290pcs　
SD-12060 120x60 240~290pcs　
　 SD-15060 150x60 310~480pcs　
SD-7264 72x64 200~220pcs　
SD-2565 25x65 40~45pcs　
SD-3365 33x65 60~75pcs　
SD-4565 45x65 110~120pcs　
SD-6565 65x65 180~200pcs　
SD-12065 120x65 260~350pcs　
　 SD-2575 25x75 50~55pcs　
　 SD-3775 37.5x75 110~115pcs　
　 SD-5075 50x75 180~200pcs　
SD-7575 75x75 200~250pcs　
SD-10075 100x75 260~320pcs　
　 SD-12075 120x75 280~380pcs　
　 SD-12575 125x75 280~380pcs　
SD-15075 150x75 335~500pcs　
SD-2580 25x80 60~75pcs　
SD-4080 40x80 120~135pcs　
SD-6080 60x80 180~210pcs　
SD-8080 80x80 240~290pcs　
SD-10080 100x80 260~350pcs　
SD-12080 120x80 300~400pcs　
SD-33100 33x100 180~200pcs　
　 SD-37100 37.5x100 180~200pcs　
SD-40100 40x100 130~175pcs　
SD-48100 48x100 215~250pcs　
　 SD-50100 50x100 210~260pcs　
SD-55100 55x100 220~260pcs　
　 SD-60100 60x100 240~290pcs　
SD-70100 70x100 250~300pcs　
SD-75100 75x100 240~300pcs　
　 SD-80100 80x100 260~350pcs　
SD-100100 100x100 300~400pcs　
※ SD-100100J 100x100 300~400pcs　
SD-150100 150x100 450~600pcs　
※ SD-150100J 150x100 450~600pcs　
SD-200100 200x100 600~800pcs　
SD-300100 300x100 1010~1400pcs　
●※ SD-300100J 300x100 1010~1400pcs　
● SD-400100 400x100 1380~1600pcs　
● SD-500100 500x100 1730~2000pcs　
● SD-600100 600x100 2080~2400pcs　
SD-200150 200x150 1040~1200pcs　
SD-200200 200x200 1200~1600pcs　

0105 KSS 含胶型防滑配线槽(密闭式)

材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。胶层为PE共聚合物 (PE copolymer)。
构造： 由槽底及槽盖两部份组成，以组合后外部之宽、高为规格标准，UL测试温度50℃。
用途： 舞台、电气、冷气工程及室内明线配线等适用。
特点： 1. 密封式绝缘配线槽专为防尘、防鼠而设计。
2. 于配线槽上盖挂勾之内面设有「特殊止滑胶层」，能有效增加涩度及黏度，使线槽与上盖密合，防止上盖滑动、脱落，更利垂直上下布线作业，提升施工效率。
■ MD、VD型所有规格均可制造密封式配线槽，欢迎洽询。
■ 各式绝缘配线槽均可订制接头，欢迎来电洽询。


※ SQ-100100J 超厚型。 单位：mm
　 型　号
Item No.		 宽x高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
　 SQ-2210 22x10 3~8pcs　 2M
　 SQ-3015 30x15 10~25pcs　
　 SQ-1616 16x16 3~10pcs　
　 SQ-2516 25x16 5~12pcs　
　 SQ-3816 38x16 12~30pcs　
　 SQ-2020 20x20 5~12pcs　
　 SQ-4020 40x20 20~40pcs　
　 SQ-1525 15x25 5~12pcs　
　 SQ-2525 25x25 10~25pcs　
　 SQ-3825 38x25 20~40pcs　
　 SQ-5025 50x25 25~45pcs　
　 SQ-2530 25x30 15~25pcs　
　 SQ-3030 30x30 20~40pcs　
　 SQ-10030 100x30 130~160pcs　
　 SQ-3333 33x33 25~45pcs　
　 SQ-10033 100x33 180~200pcs　
　 SQ-3838 38x38 45~50pcs　
　 SQ-2540 25x40 20~25pcs　
　 SQ-3340 33x40 40~45pcs　
　 SQ-4040 40x40 60~70pcs　
　 SQ-6040 60x40 100~115pcs　
　 SQ-7540 75x40 120~135pcs　
　 SQ-8040 80x40 120~135pcs　
　 SQ-10040 100x40 180~200pcs　
　 SQ-2545 25x45 20~25pcs　
　 SQ-3345 33x45 10~55pcs　
　 SQ-4545 45x45 60~70pcs　
　 SQ-6545 65x45 110~120pcs　
　 SQ-2550 25x50 20~30pcs　
　 SQ-3850 38x50 20~35pcs　
　 SQ-5050 50x50 80~90pcs　
　 SQ-7550 75x50 180~200pcs　
　 SQ-8050 80x50 180~200pcs　
　 SQ-10050 100x50 200~250pcs　
　 SQ-2560 25x60 40~45pcs　
　 SQ-4060 40x60 100~115pcs　
　 SQ-6060 60x60 120~135pcs　
　 SQ-8060 80x60 180~210pcs　
　 SQ-10060 100x60 240~290pcs　
　 SQ-12060 120x60 240~290pcs　
　 SQ-7264 72x64 200~220pcs　
　 SQ-2565 25x65 40~45pcs　
　 SQ-3365 33x65 60~75pcs　
　 SQ-4565 45x65 110~120pcs　
　 SQ-6565 65x65 180~200pcs　
　 SQ-12065 120x65 260~350pcs　
　 SQ-2575 25x75 50~55pcs　
　 SQ-3775 37x75 110~115pcs　
　 SQ-5075 50x75 180~200pcs　
　 SQ-7575 75x75 200~250pcs　
　 SQ-10075 100x75 260~320pcs　
　 SQ-12075 120x75 280~380pcs　
　 SQ-12575 125x75 280~380pcs　
　 SQ-2580 25x80 60~75pcs　
　 SQ-4080 40x80 120~135pcs　
　 SQ-6080 60x80 180~210pcs　
　 SQ-8080 80x80 240~290pcs　
　 SQ-10080 100x80 260~350pcs　
　 SQ-12080 120x80 300~400pcs　
　 SQ-33100 33x100 180~200pcs　
　 SQ-37100 37x100 180~200pcs　
　 SQ-40100 40x100 130~175pcs　
　 SQ-48100 48x100 215~250pcs　
　 SQ-50100 50x100 210~260pcs　
　 SQ-55100 55x100 220~260pcs　
　 SQ-60100 60x100 240~290pcs　
　 SQ-70100 70x100 250~300pcs　
　 SQ-75100 75x100 240~300pcs　
　 SQ-80100 80x100 260~350pcs　
　 SQ-100100 100x100 300~400pcs　
※ SQ-100100J 100x100 300~400pcs　

0105 KSS 迷你型配线槽



材质： 采用UL合格之南亚PVC（白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准。
特点： 密封式绝缘配线槽专为防尘、防鼠而设计。


单位：mm
　 型　号
Item No.		 宽x高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
　 UD-1809WE 18x9 2~6pcs　 2M
　 UD-1616WE 16x16 3~10pcs　
　 UD-2516WE 25x16 5~12pcs　
　 UD-4016WE 40x16 20~35pcs　
　 UD-4025WE 40x25 20~40pcs　
　 UD-5025WE 50x25 25~45pcs　

0105 KSS 绝缘配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
特点： 1. 专业沟槽及底孔设计，配合专业L型连接片使用，能强化配线槽连接处，平稳美观、施工快速方便。
2. 配线槽底部冲孔设计，能将电缆产生的温度，均匀且快速的散热。适合大型工程配线使用。


单位：mm
　 型　号
Item No.		 宽x高
WxH		 电线容量
Wire To Be Contained
(以2.0平方计算)		 长　度
Length
　 SDH-300100J 300x100 1040~1200pcs　 2M
　 SDH-400100 400x100 1200~1600pcs　
　 SDH-500100 500x100 1730~2000pcs　
　 SDH-600100 600x100 2080~2400pcs　

0105 KSS 绝缘配线槽连接片



材质： UL合格之ABS（灰色），防火等级94HB。
● DCP-100 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
※ 搭配塑料螺丝PF-823HNGYJ、塑料螺帽PN-8HNGYJ固定用。


DCP-100
DCP-60A
DCP-100A

DCI-100
DCPT-1
DCI-60
单位：mm
　 型　号
Item No.		 A B 长度
L		 适用SDH线槽高度
Used With SDH duct Height
　 DCP-100 40.5 75.5 350.0 100
　 DCP-60A 　 43.0 170.0 60
　 DCP-100A 　 75.0 184.6 100
　 DCI-60 　 43.0 130.0 60
　 DCI-100 　 75.0 160.0 100
　 DCPT-1 　 58.5 190.0 100

0105 KSS 绝缘配线槽接头



各式绝缘配线槽接头欢迎订制。

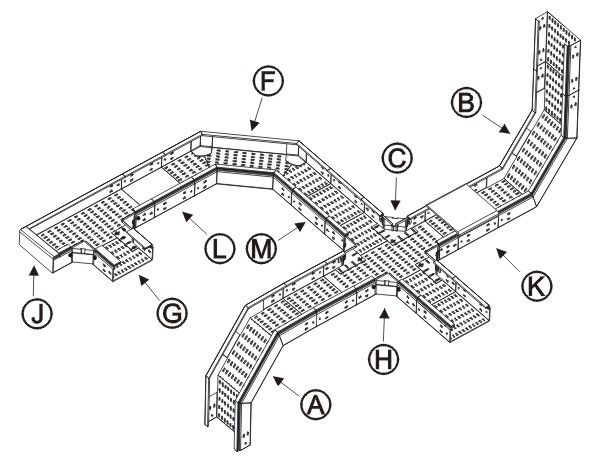

　 接头种頪
Type		 　 接头种頪
Type
　 外弯接头 　 内弯接头
　 T型连接片 　 垂直调整连接片
　 连接片及隔板 　 L型接头
　 T型接头 　 X型接头
　 终端封板 　 上盖
　 不冲孔本体 　 冲孔本体

0105 KSS 绝缘配线槽接头



材质： UL合格之ABS（灰色），防火等级94HB。
用途： 适用于各种接处之修饰用，整齐美观，大量节省工时。

接头种頪
Type		 型　号
Item No.		 适用线槽
Used With		 包　装
Packing
中间接头 　 SDM-1616 SD-1616 20 pcs / 包
　 SDM-2516 SD-2516
　 SDM-3816 SD-3816
　 SDM-4040 SD-4040
　 SDM-5050 SD-5050
　 SDM-7575 SD-7575
T型接头 　 SDT-1616 SD-1616
　 SDT-2516 SD-2516
　 SDT-3816 SD-3816
　 SDT-4040 SD-4040
　 SDT-5050 SD-5050
　 SDT-7575 SD-7575
　 SDL-1616 SD-1616
内弯接头 　 SDI-1616 SD-1616
　 SDI-2210D SD-2210
　 SDI-2516 SD-2516
　 SDI-3816 SD-3816
　 SDI-4040 SD-4040
　 SDI-5050 SD-5050
　 SDI-7575 SD-7575
外弯接头 　 SDO-1616 SD-1616
　 SDO-2516 SD-2516
　 SDO-3816 SD-3816
　 SDO-4040 SD-4040
　 SDO-5050 SD-5050
　 SDO-7575 SD-7575
L型接头 　 SDL-2516 SD-2516
　 SDL-3816 SD-3816
　 SDL-4040 SD-4040
　 SDL-5050 SD-5050
　 SDL-7575 SD-7575
末端接头 　 SDE-1616 SD-1616
　 SDE-2210 SD-2210
　 SDE-2516 SD-2516
　 SDE-3816 SD-3816
　 SDE-4040 SD-4040
　 SDE-5050 SD-5050
　 SDE-7575 SD-7575

0106 KSS 配线槽分线隔离套



材质： UL合格之ABS（灰色），防火等级94HB。
用法： 将背胶撕去，往所需电线隔离位置黏贴即可。
特点： 使电线排列整齐、美观，易于整理。


单位：mm
　 型　号
Item No.		 宽x高
WxH		 包　装
Packing
　 LS-2040 20x40 100pcs / 包
　 LS-4040 40x40
　 LS-7040 70x40
　 LS-2065 20x65
　 LS-4065 40x65
　 LS-6565 65x65

0106 KSS 机架用夹线套



材质： UL合格之ABS（黑色），防火等级94HB。
用法： 夹线套用螺丝固定在机架上，将电线放入夹线套内即可。
特点： 使电线排列整齐、美观，易于整理。


单位：mm
　 型　号
Item No.		 W H 包　装
Packing
　 LS-4267 42.0 69.0 50 pcs / 包

0107 KSS 分隔型配线槽



材质： 采用UL合格之南亚PVC（白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底及槽盖两部份组成，槽底两侧设出线孔，以组合后外部之宽、高为规格标准。
特点： 底槽分隔型设计，可使电源线及讯号线分开配线，避免互相干扰 ，便于日后查线维修。


WD-2010-2WE
WD-3010-2WE
WD-4010-3WE

WD-5020-3WE
WD-10040-3WE
WD-11060WE
※ WD-11060WE无隔板。 单位：mm
　 型　号
Item No.		 宽
W		 高
H		 W1 W2 W3 长　度
Length
　 WD-2010-2WE 20.0 10.3 7.5 7.5 　 2M
　 WD-3010-2WE 30.0 11.2 12.5 12.5 　
　 WD-4010-3WE 40.0 10.3 11.0 11.5 11.5
　 WD-5020-3WE 50.8 20.3 14.8 10.0 14.8
　 WD-10040-3WE 100.0 40.0 32.8 23.2 32.8
※ WD-11060WE 111.0 61.4 43.3 16.0 43.3

0108 KSS 分隔型配线接头



材质： UL合格之ABS（白色），防火等级94HB。
用途： 适用于各种接处之修饰用，整齐美观，大量节省工时。

接头种頪
Type		 型　号
Item No.		 适用线槽
Used With		 包　装
Packing
中间接头 　 WDM-2010WE WD-2010-2WE 20 pcs / 包
　 WDM-3010WE WD-3010-2WE
　 WDM-4010WE WD-4010-3WE
　 WDM-5020WE WD-5020-3WE
T型接头 　 WDT-2010WE WD-2010-2WE 20 pcs / 包
　 WDT-3010WE WD-3010-2WE
　 WDT-4010WE WD-4010-3WE
　 WDT-5020WE WD-5020-3WE
内弯接头 　 WDI-2010WE WD-2010-2WE 20 pcs / 包
　 WDI-3010WE WD-3010-2WE
　 WDI-4010WE WD-4010-3WE
　 WDI-5020WE WD-5020-3WE
　 WDI-11060WE WD-11060WE 10 pcs / 包
外弯接头 　 WDO-2010WE WD-2010-2WE 20 pcs / 包
　 WDO-3010WE WD-3010-2WE
　 WDO-4010WE WD-4010-3WE
　 WDO-5020WE WD-5020-3WE
　 WDO-11060WE WD-11060WE 10 pcs / 包
L型接头 　 WDL-2010WE WD-2010-2WE 20 pcs / 包
　 WDL-3010WE WD-3010-2WE
　 WDL-4010WE WD-4010-3WE
　 WDL-5020WE WD-5020-3WE
　 WDL-11060WE WD-11060WE 10 pcs / 包
末端接头 　 WDE-2010WE WD-2010-2WE 20 pcs / 包
　 WDE-3010WE WD-3010-2WE
　 WDE-4010WE WD-4010-3WE
　 WDE-5020WE WD-5020-3WE

0110 KSS 室内装潢配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由底座及上盖两部份组成，以组合后外部之宽、高为规格标准。UL测试温度50℃。
■ 本产品专为室内装璜而设；特适于扁线之装配。
■ 扁平式设计使各配线槽并列时整齐美观，为当今国际室内配线之要品。
■ 本产品底槽附有圆孔以为固定用。


单位：mm
　 型　号
Item No.		 颜色 宽
W		 高
H		 电线容量
Wire To Be Contained
(0.8mm電話線计算)		 长　度
Length
无背胶 背胶 mm inch
TF-1 TF-1T 灰色 12.7 1/2" 11.0 1 ~ 4 对 2M
TF-2 TF-2T 灰色 19.0 3/4" 11.0 2 ~ 6 对
TF-3 TF-3T 灰色 25.4 1" 11.0 5 ~ 9 对
TF-4 TF-4T 灰色 31.8 1 1/4" 11.0 6 ~ 12 对
TF-5 TF-5T 灰色 38.1 1 1/2" 11.0 10 ~ 18 对
TF-6 TF-6T 灰色 50.8 2" 11.0 15 ~ 25 对
　 TF-11 TF-11T 灰色 12.7 1/2" 11.0 1 ~ 4 对 1M
　 TF-11BN TF-11TBN 咖啡色
　 TF-11DB TF-11TDB 深咖啡
　 TF-11WE TF-11TWE 白色
　 TF-11MW TF-11TMW 乳白色
　 TF-11LX TF-11TLX 浅木纹
　 TF-11DX TF-11TDX 深木纹
　 TF-21 TF-21T 灰色 19.0 3/4" 11.0 2 ~ 6 对
　 TF-21BN TF-21TBN 咖啡色
　 TF-21DB TF-21TDB 深咖啡
　 TF-21WE TF-21TWE 白色
　 TF-21MW TF-21TMW 乳白色
　 TF-21LX TF-21TLX 浅木纹
　 TF-21DX TF-21TDX 深木纹
　 TF-21BK TF-21TBK 黑色
　 TF-31 TF-31T 灰色 25.4 1" 11.0 5 ~ 9 对
　 TF-31BN TF-31TBN 咖啡色
　 TF-31DB TF-31TDB 深咖啡
　 TF-31WE TF-31TWE 白色
　 TF-31MW TF-31TMW 乳白色
　 TF-31LX TF-31TLX 浅木纹
　 TF-31DX TF-31TDX 深木纹
　 TF-31BK TF-31TBK 黑色
　 TF-41 TF-41T 灰色 31.8 1 1/4" 11.0 6 ~ 12 对
　 TF-41BN TF-41TBN 咖啡色
　 TF-41DB TF-41TDB 深咖啡
　 TF-41WE TF-41TWE 白色
　 TF-41MW TF-41TMW 乳白色
　 TF-41LX TF-41TLX 浅木纹
　 TF-41DX TF-41TDX 深木纹
　 TF-51 TF-51T 灰色 38.1 1 1/2" 11.0 10 ~ 18 对
　 TF-51BN TF-51TBN 咖啡色
　 TF-51DB TF-51TDB 深咖啡
　 TF-51WE TF-51TWE 白色
　 TF-51MW TF-51TMW 乳白色
　 TF-51LX TF-51TLX 浅木纹
　 TF-51DX TF-51TDX 深木纹
　 TF-61 TF-61T 灰色 50.8 2" 11.0 15 ~ 25 对
　 TF-6BN TF-6TBN 咖啡色
　 TF-61DB TF-61TDB 深咖啡
　 TF-61WE TF-61TWE 白色
　 TF-61MW TF-61TMW 乳白色
　 TF-61LX TF-61TLX 浅木纹
　 TF-61DX TF-61TDX 深木纹

0112 KSS 室内装潢配线槽接头



材质： UL合格之ABS，防火等级94HB。
颜色： 灰、咖啡（BN）、深咖啡（DB）、白（WE）、乳白（MW），订货时请加上颜色代码，例TFM-1DB，TFM-2WE。
用途： 适用于各种接处之修饰用，整齐美观，大量节省工时。

接头种頪
Type		 型　号
Item No.		 适用线槽
Used With		 包　装
Packing
中间接头 　 TFM-1 TF-1 20 pcs / 包
　 TFM-2 TF-2
　 TFM-3 TF-3
　 TFM-4 TF-4
　 TFM-5 TF-5
　 TFM-6 TF-6
T型接头 　 TFT-1 TF-1
　 TFT-2 TF-2
　 TFT-3 TF-3
　 TFT-4 TF-4
　 TFT-5 TF-5
　 TFT-6 TF-6
内弯接头 　 TFI-1 TF-1
　 TFI-2 TF-2
　 TFI-3 TF-3
　 TFI-4 TF-4
　 TFI-5 TF-5
　 TFI-6 TF-6
外弯接头 　 TFO-1 TF-1
　 TFO-2 TF-2
　 TFO-3 TF-3
　 TFO-4 TF-4
　 TFO-5 TF-5
　 TFO-6 TF-6
L型接头 　 TFL-1 TF-1
　 TFL-2 TF-2
　 TFL-3 TF-3
　 TFL-4 TF-4
　 TFL-5 TF-5
　 TFL-6 TF-6
末端接头 　 TFE-1 TF-1
　 TFE-2 TF-2
　 TFE-3 TF-3
　 TFE-4 TF-4
　 TFE-5 TF-5
　 TFE-6 TF-6

0113 KSS 一体式绝缘配线槽



材质： 采用UL合格之南亚PVC（牙白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
特点： 一体式设计使槽底与槽盖结合在一起，方便施工，节省工时。


TF-0905IY
TF-1313IY
单位：mm
　 型　号
Item No.		 W H 长　度
Length
无背胶 背胶
　 TF-0905IY TF-0905TIY 9.2 2.9 2M
　 TF-1313IY TF-1313TIY 13.2 10.8

0113 KSS 一体式绝缘配线槽



材质： 采用UL合格之南亚PVC（白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
特点： 1. 一体式设计使槽底（背胶）与槽盖结合在一起，方便施工，节省工时。
2. 槽底沟槽设计，可搭配分隔板，使电源及讯号线分开配线，避免互相干扰，便于日后查线维修。


单位：mm
　 型　号
Item No.		 W H 长　度
Length
　 OS-2012TWE 20.3 11.9 1.83M
　 OS-4020TWE 38.8 19.3
　 OS-6322TWE 62.8 22.0

0113 KSS 一体式绝缘配线槽



材质： 采用UL合格之南亚PVC（牙白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
特点： 一体式设计使槽底与槽盖结合在一起，方便施工，节省工时。


单位：mm
　 型　号
Item No.		 W H 长　度
Length
无背胶 背胶
OP-2013WE OP-2013TWE 19.5 13.8 1.83M
(6 英呎)
OP-3220WE OP-3220TWE 31.8 19.6
OP-4527WE OP-4527TWE 45.1 27.0

0113 KSS 一体式绝缘配线槽接头



材质： UL合格之ABS(白色)，防火等级94HB。
用途： 适用于各种接处之修饰用，整齐美观，大量节省工时。

接头种頪
Type		 型　号
Item No.		 适用线槽
Used With		 包　装
Packing
中间接头 OPM-2013WE2 OP-2013WE 5 pcs / 包
OPM-3220WE2 OP-3220WE
OPM-4527WE2 OP-4527WE
T型接头 OPT-2013WE2 OP-2013WE
OPT-3220WE2 OP-3220WE
OPT-4527WE2 OP-4527WE
内弯接头 OPI-2013WE2 OP-2013WE
OPI-3220WE2 OP-3220WE
OPI-4527WE2 OP-4527WE
外弯接头 OPO-2013WE2 OP-2013WE
OPO-3220WE2 OP-3220WE
OPO-4527WE2 OP-4527WE
L型接头 OPL-2013WE2 OP-2013WE
OPL-3220WE2 OP-3220WE
OPL-4527WE2 OP-4527WE
末端接头 OPE-2013WE2 OP-2013WE
OPE-3220WE2 OP-3220WE
OPE-4527WE2 OP-4527WE
天花板型接头 OPC-2013WE2 OP-2013WE
OPC-3220WE2 OP-3220WE
OPC-4527WE2 OP-4527WE

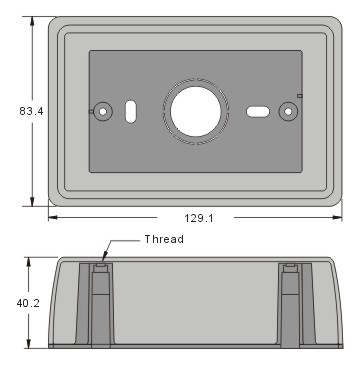

0114 KSS 配线盒



材质： UL合格之ABS（白色），防火等级94HB。
构造： 由底座及上盖两部份组成；底座及上盖四边设有多条折痕线。
用途： 选用适用的绝缘配线槽，将底座及上盖的折痕线割断，即可组合完成。


单位：mm
　 型　号
Item No.		 牙规
Thread		 适用配线槽
Suitable Wiring Duct
W x H		 包　装
Packing
　 ELBF-1WE1 UNC #6-32 20x12, 32x12, 40x16
40x25, 60x16
TF-2, TF-4, TF-5		 1 Set

0115 KSS 电话配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由座底（背胶）及上盖两部份组成。UL测试温度50℃。
用途： 适用于电信、防灾、防盗、监视系统之配线。
■ 槽底附有双面胶带、黏性特佳、以利大量施工之进行，减低劳工成本。
■ 内部构造平滑，施工时绝不伤害电缆，槽内空间特大，比其他同级产品的容量更大。
■ 特殊颜色接受订制，以使配线槽能与原有之装璜色调相合，不破坏原有之色系。


TC-0.5, 1, 2, 3, 3.5
TC-1.5, 4, 5, 6
TC-8
单位：mm
　 型　号
Item No.		 W1 W2 H1 电线容量
Wire To Be Contained
(0.8mm電話線计算)		 长　度
Length
　 TC-0.5 灰色 7.0 5.0 4.5 1pcs 1M
　 TC-0.5BN 咖啡色
　 TC-0.5MW 乳白色
TC-1 灰色 6.0 7.0 4.0 1pcs
　 TC-1BN 咖啡色
　 TC-1DB 深咖啡
TC-1WE 白色
　 TC-1MW 乳白色
　 TC-1LX 浅木纹
　 TC-1DX 深木纹
　 TC-1BK 黑色
　 TC-1.5 灰色 6.0 8.0 7.4 1~2pcs
　 TC-1.5BN 咖啡色
　 TC-1.5MW 乳白色
　 TC-1.5LX 浅木纹
　 TC-1.5DX 深木纹
TC-2 灰色 8.0 8.0 6.0 2~3pcs
　 TC-2BN 咖啡色
　 TC-2DB 深咖啡
TC-2WE 白色
　 TC-2MW 乳白色
　 TC-2LX 浅木纹
　 TC-2DX 深木纹
　 TC-2BK 黑色
TC-3 灰色 10.0 10.0 7.0 3~4pcs
　 TC-3BN 咖啡色
　 TC-3DB 深咖啡
TC-3WE 白色
　 TC-3MW 乳白色
　 TC-3LX 浅木纹
　 TC-3DX 深木纹
　 TC-3BK 黑色
　 TC-3.5 灰色 9.5 14.5 9.5 4~5pcs
　 TC-3.5BN 咖啡色
　 TC-3.5DB 深咖啡
　 TC-3.5WE 白色
　 TC-3.5MW 乳白色
　 TC-3.5LX 浅木纹
　 TC-3.5DX 深木纹
TC-4 灰色 12.0 15.0 10.0 4~7pcs
　 TC-4BN 咖啡色
　 TC-4DB 深咖啡
TC-4WE 白色
　 TC-4MW 乳白色
　 TC-4LX 浅木纹
　 TC-4DX 深木纹
　 TC-4BK 黑色
TC-5 灰色 10.0 17.0 13.0 7~9pcs
　 TC-5BN 咖啡色
　 TC-5DB 深咖啡
TC-5WE 白色
　 TC-5MW 乳白色
　 TC-5LX 浅木纹
　 TC-5DX 深木纹
　 TC-5BK 黑色
TC-6 灰色 11.0 19.0 16.0 10~15pcs
　 TC-6BN 咖啡色
　 TC-6DB 深咖啡
TC-6WE 白色
　 TC-6MW 乳白色
　 TC-6LX 浅木纹
　 TC-6DX 深木纹
　 TC-6BK 黑色
TC-8 灰色 30.0 37.0 16.0 30~40pcs
　 TC-8BN 咖啡色
TC-8WE 白色
　 TC-8MW 乳白色
　 TC-8LX 浅木纹
　 TC-8DX 深木纹

0116 KSS 电话配线槽接头



材质： UL合格之ABS，防火等级94HB。
颜色： 灰、咖啡（BN）、深咖啡（DB）、白（WE）、乳白（MW），订货时请加上颜色代码，例TCM-2BN，TCM-3MW。
用途： 适用于各种接处之修饰用，整齐美观，大量节省工时。

接头种頪
Type		 型　号
Item No.		 适用线槽
Used With		 包　装
Packing
中间接头 　 TCM-0.5 TC-0.5 20 pcs / 包
　 TCM-1 TC-1
　 TCM-2 TC-2
　 TCM-3 TC-3
　 TCM-4 TC-4
　 TCM-5 TC-5
　 TCM-6 TC-6
T型接头 　 TCT-0.5 TC-0.5
　 TCT-1 TC-1
　 TCT-2 TC-2
　 TCT-3 TC-3
　 TCT-4 TC-4
　 TCT-5 TC-5
　 TCT-6 TC-6
内弯接头 　 TCI-0.5 TC-0.5
　 TCI-1 TC-1
　 TCI-2 TC-2
　 TCI-3 TC-3
　 TCI-4 TC-4
　 TCI-5 TC-5
　 TCI-6 TC-6
外弯接头 　 TCO-0.5 TC-0.5
　 TCO-1 TC-1
　 TCO-2 TC-2
　 TCO-3 TC-3
　 TCO-4 TC-4
　 TCO-5 TC-5
　 TCO-6 TC-6
L型接头 　 TCL-0.5 TC-0.5
　 TCL-1 TC-1
　 TCL-2 TC-2
　 TCL-3 TC-3
　 TCL-4 TC-4
　 TCL-5 TC-5
　 TCL-6 TC-6
末端接头 　 TCE-1 TC-1
　 TCE-2 TC-2
　 TCE-3 TC-3
　 TCE-4 TC-4
　 TCE-5 TC-5
　 TCE-6 TC-6

0118 KSS 日式电话配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由槽底（背胶）及槽盖两部份组成。
特点： 槽内空间设计宽大，增加电线容量。


单位：mm
　 型　号
Item No.		 频色
Color		 宽
W1		 宽
W2		 高
H		 长　度
Length
　 JD-1 灰色 10.4 8.6 8.0 1M
　 JD-1BN 咖啡色
　 JD-1MW 乳白色
　 JD-2 灰色 14.5 11.5 8.0
　 JD-2BN 咖啡色
　 JD-2MW 乳白色
　 JD-3 灰色 18.8 16.4 10.8
　 JD-3BN 咖啡色
　 JD-3MW 乳白色
　 JD-4 灰色 23.5 19.5 12.2
　 JD-4BN 咖啡色
　 JD-4MW 乳白色

0118 KSS 日式电话配线槽接头



材质： UL合格之ABS，防火等级94HB。
颜色： 灰、咖啡（BN）、乳白（MW），订货时请加上颜色代码，例JDM-2BN，JDM-3MW。
用途： 适用于各种接处之修饰用，整齐美观，大量节省工时。

接头种頪
Type		 型　号
Item No.		 适用线槽
Used With		 包　装
Packing
中间接头 　 JDM-1 JD-1 20 pcs / 包
　 JDM-2 JD-2
　 JDM-3 JD-3
　 JDM-4 JD-4
T型接头 　 JDT-1 JD-1
　 JDT-2 JD-2
　 JDT-3 JD-3
　 JDT-4 JD-4
内弯接头 　 JDI-1 JD-1
　 JDI-2 JD-2
　 JDI-3 JD-3
　 JDI-4 JD-4
外弯接头 　 JDO-1 JD-1
　 JDO-2 JD-2
　 JDO-3 JD-3
　 JDO-4 JD-4
L型接头 　 JDL-1 JD-1
　 JDL-2 JD-2
　 JDL-3 JD-3
　 JDL-4 JD-4
末端接头 　 JDE-1 JD-1
　 JDE-2 JD-2
　 JDE-3 JD-3
　 JDE-4 JD-4

0119 KSS 电话配线槽用胶带



■ 特适于墙面黏贴用，举凡电话配线槽、密封式配线槽均适用，黏性强。

单位：mm
　 型　号
Item No.		 宽度 长　度
Length
　 DT-8 8.0 100M / 卷
　 DT-12 12.0
　 DT-14 14.0
　 DT-18 18.0
　 DT-23 23.0

0119 KSS 泡棉双面胶带



■ 特适于墙面黏贴用，举凡电话配线槽、密封式配线槽均适用，黏性强。

单位：mm
　 型　号
Item No.		 宽度 长　度
Length
　 DF-8 8.0 50M / 卷
　 DF-13 13.0
　 DF-18 18.0
　 DF-23 23.0
　 DF-28 28.0 30M / 卷

0120 KSS 明线配线槽



材　　质： 透明 PVC。
结构使用： U型槽底附强力双面胶带，使用时撕去背胶，把线槽固定，再将电线往槽上轻轻压扣即可。


单位：mm
　 型　号
Item No.		 适用电线
Suitable		 长　度
Length
　 TD-1 6.5 2M

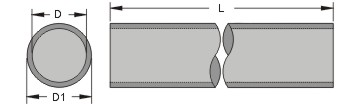

0121 KSS 圆形配线管



材质： 采用UL合格之南亚PVC（牙白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。


单位：mm
　 型　号
Item No.		 内径
D		 外径
D1		 长　度
Length
　 OD-16SIY 14.0 16.0 2M
　 OD-20IY 16.2 20.0
　 OD-20SIY 17.6 20.0
　 OD-25IY 21.0 25.0
　 OD-25SIY 22.4 25.0
　 OD-32SIY 29.0 32.0
　 OD-40SIY 36.4 40.0

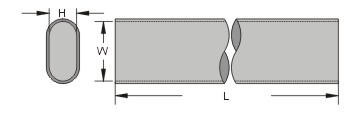

0122 KSS 椭圆形配线管



材质： 采用UL合格之南亚PVC（牙白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。


单位：mm
　 型　号
Item No.		 内宽
W		 内高
H		 长　度
Length
　 OV-13IY 11.0 5.9 2M
　 OV-16IY 14.9 7.9
　 OV-20IY 20.6 9.8
　 OV-25IY 25.2 11.8

0124 KSS 展览会配件



材质： 采用UL合格之南亚PVC（牙白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。


单位：mm
　 型　号
Item No.		 A B C D 长　度
Length
　 EX-1 10.9 24.8 21.6 28.2 2M
　 EX-2 5.0 14.4 9.5 16.6

0124 KSS 展览会配件



材质： 采PE(白色)射出成型。
用法： 用于展览会铝柱上，EX-8用于固定电线，EX-9可用在固定挂图或作挂勾用。
单位：mm
　 型　号
Item No.		 A B C D 包　装
Packing
　 EX-8 15.1 6.0 16.8 23.0 100pcs / 包
　 EX-9 13.0 5.0 15.0 21.5

0125 KSS 圆形地板配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由底座（背胶）及上盖两部份组成。
用途： 适用于电信、网络、保全、计算机、监视系统之配线。
特点： 1. 上盖半圆形之设计，使本产品使用于地板上时不会绊倒行人更易于搬运用台车通过。
2. 适用于百货公司、超市、卖场、车站、饭店、医院、办公室等公共场所。


RD-20, 30, 40, 50, 60
RD-70, 90, 120
单位：mm
　 型　号
Item No.		 外宽
W		 内宽
W1		 外高
H		 内高
H1		 长　度
Length
　 RD-20 灰色 20.0 8.0 6.0 4.0 1M
　 RD-20BN 咖啡色
　 RD-20MW 乳白色
　 RD-20LX 浅木纹
　 RD-20DX 深木纹
　 RD-30 灰色 30.0 11.0 8.0 6.0
　 RD-30BN 咖啡色
　 RD-30MW 乳白色
　 RD-30LX 浅木纹
　 RD-30DX 深木纹
　 RD-40 灰色 40.0 16.0 9.5 7.0
　 RD-40BN 咖啡色
　 RD-40MW 乳白色
　 RD-40LX 浅木纹
　 RD-40DX 深木纹
　 RD-50 灰色 50.0 20.0 11.0 8.0
　 RD-50BN 咖啡色
　 RD-50MW 乳白色
　 RD-50LX 浅木纹
　 RD-50DX 深木纹
　 RD-60 灰色 60.0 30.0 13.0 9.0
　 RD-60BN 咖啡色
　 RD-60MW 乳白色
　 RD-60LX 浅木纹
　 RD-60DX 深木纹
　 RD-70 灰色 70.0 40.0 15.0 10.0
　 RD-70BN 咖啡色
　 RD-70MW 乳白色
　 RD-70LX 浅木纹
　 RD-70DX 深木纹
　 RD-90 灰色 90.0 45.0 19.0 15.0
　 RD-90BN 咖啡色
　 RD-90MW 乳白色
　 RD-90LX 浅木纹
　 RD-90DX 深木纹
　 RD-120 灰色 120.0 70.0 25.0 21.0
　 RD-120BN 咖啡色
　 RD-120MW 乳白色
　 RD-120LX 浅木纹
　 RD-120DX 深木纹

0125 KSS 圆形地板配线槽接头(上盖)



材质： UL合格之ABS，防火等级94HB。
颜色： 灰、咖啡（BN）、乳白（MW），订货时请加上颜色代码，例RDM-20BN，RDM-30MW。
用途： 适用于各种接处之修饰用，整齐美观，大量节省工时。

接头种頪
Type		 型　号
Item No.		 适用线槽
Used With		 包　装
Packing
中间接头 　 RDM-20 RD-20 20 pcs / 包
　 RDM-30 RD-30
　 RDM-40 RD-40
　 RDM-50 RD-50
　 RDM-60 RD-60
　 RDM-70 RD-70
　 RDM-90 RD-90
　 RDM-120 RD-120
T型接头 　 RDT-20 RD-20
　 RDT-30 RD-30
　 RDT-40 RD-40
　 RDT-50 RD-50
　 RDT-60 RD-60
　 RDT-70 RD-70
　 RDT-90 RD-90
　 RDT-120 RD-120
内弯接头 　 RDI-20 RD-20
　 RDI-30 RD-30
　 RDI-40 RD-40
　 RDI-50 RD-50
　 RDI-60 RD-60
　 RDI-70 RD-70
　 RDI-90 RD-90
　 RDI-120 RD-120
外弯接头 　 RDO-20 RD-20
　 RDO-30 RD-30
　 RDO-40 RD-40
　 RDO-50 RD-50
　 RDO-60 RD-60
　 RDO-70 RD-70
　 RDO-90 RD-90
　 RDO-120 RD-120
L型接头 　 RDL-20 RD-20
　 RDL-30 RD-30
　 RDL-40 RD-40
　 RDL-50 RD-50
　 RDL-60 RD-60
　 RDL-70 RD-70
　 RDL-90 RD-90
　 RDL-120 RD-120
末端接头 　 RDE-20 RD-20
　 RDE-30 RD-30
　 RDE-40 RD-40
　 RDE-50 RD-50
　 RDE-60 RD-60
　 RDE-70 RD-70
　 RDE-90 RD-90
　 RDE-120 RD-120

0125 KSS 圆形地板配线槽接头(底座)



材质： UL合格之ABS，防火等级94HB。
颜色： 灰、咖啡（BN）、乳白（MW），订货时请加上颜色代码，例RBM-20BN，RBM-30MW。
用途： 适用于各种接处之修饰用，整齐美观，大量节省工时。

接头种頪
Type		 型　号
Item No.		 适用线槽
Used With		 包　装
Packing
T型接头 　 RBT-20 RD-20 20 pcs / 包
　 RBT-30 RD-30
　 RBT-40 RD-40
　 RBT-50 RD-50
　 RBT-60 RD-60
　 RBT-70 RD-70
　 RBT-90 RD-90
　 RBT-120 RD-120
L型接头 　 RBL-20 RD-20
　 RBL-30 RD-30
　 RBL-40 RD-40
　 RBL-50 RD-50
　 RBL-60 RD-60
　 RBL-70 RD-70
　 RBL-90 RD-90
　 RBL-120 RD-120

0126 KSS 圆形地板配线槽



材质： 采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由底座（背胶）及上盖两部份组成，以组合后外部之宽、高为规格标准。
特点： 上盖半圆形之设计，使本产品使用于地板上时不会绊倒行人更易于搬运用台车通过。


单位：mm
　 型　号
Item No.		 外宽
W		 内宽
W1		 外高
H		 内高
H1		 长　度
Length
　 RDA-30 灰色 28.8 11.0 7.4 5.2 1M
　 RDA-30BN 咖啡色
　 RDA-30MW 乳白色
　 RDA-40 灰色 38.5 18.8 11.5 8.5
　 RDA-40BN 咖啡色
　 RDA-40MW 乳白色
　 RDA-50 灰色 50.0 23.3 12.3 8.8
　 RDA-50BN 咖啡色
　 RDA-50MW 乳白色
　 RDA-60 灰色 60.0 33.3 13.8 10.7
　 RDA-60BN 咖啡色
　 RDA-60MW 乳白色
　 RDA-70 灰色 70.0 44.0 17.0 13.0
　 RDA-70BN 咖啡色
　 RDA-70MW 乳白色
　 RDA-90 灰色 87.5 57.5 21.0 16.5
　 RDA-90BN 咖啡色
　 RDA-90MW 乳白色
　 RDA-120 灰色 118.5 85.5 30.0 26.5
　 RDA-120BN 咖啡色
　 RDA-120MW 乳白色

0127 KSS 铝盖圆形地板配线槽



材质： 上盖为铝合金，底座采用UL合格之南亚PVC（灰色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
构造： 由底座（背胶）及上盖两部份组成。
用途： 适用于电信、网络、保全、计算机、监视系统之配线。
特点： 1. 使用硬度高的铝制上盖，可以保护电源线及网络线不会因冲撞而联机中断。
2. 上盖半圆形之设计，使本产品使用于地板上时不会绊倒行人，更易于搬运用台车通过。
3. 上盖表面有止滑沟槽设计，防止人员滑倒。表面光泽亮丽，适用于百货公司、超市、卖场、车站、饭店、医院、办公室等公共场所。
※ ARD-90、ARD-120 开发中，欢迎来电洽询。


ARD-50
ARD-70, 90, 120
单位：mm
　 型　号
Item No.		 外宽
W		 内宽
W1		 外高
H		 内高
H1		 长　度
Length
　 ARD-50 55.0 19.5 12.6 9.2 1M
　 ARD-70 67.6 37.0 18.5 15.1
　 ARD-90 88.2 45.0 17.2 14.3
　 ARD-120 117.0 68.0 23.4 18.3

0128 KSS 软式圆形地板配线槽



材质： 软质 PVC。
用法： 将电线置入已剖开软线槽底面凹槽内再将软线槽固定在地板或墙壁上。
特点： 1. 软质式设计易于搬运携带，施工剪裁。
2. 槽体半圆形之设计，使本产品使用于地板上时不会绊倒行人更易于搬运用台车通过。
3. 软质式设计施工时，可依需求随意弯曲。
4. 可重复使用，适用于临时性场地。
5. 软质PVC材质，产品不会有破裂现象。


单位：mm
　 型　号
Item No.		 外宽
W		 内宽
W1		 外高
H		 内高
H1		 长　度
Length
　 SRD-251 灰色 25.4 7.4 5.8 3.8 1M
　 SRD-251BN 咖啡色
　 SRD-251MW 乳白色
　 SRD-251BK 黑色
　 SRD-501 灰色 50.8 14.8 11.6 7.8
　 SRD-501BN 咖啡色
　 SRD-501MW 乳白色
　 SRD-501BK 黑色
　 SRD-651 灰色 66.0 19.0 15.3 10.9
　 SRD-651BN 咖啡色
　 SRD-651MW 乳白色
　 SRD-651BK 黑色
　 SRD-751 灰色 76.2 22.0 17.4 11.6
　 SRD-751BN 咖啡色
　 SRD-751MW 乳白色
　 SRD-751BK 黑色
　 SRD-1001 灰色 101.6 29.4 23.2 15.4
　 SRD-1001BN 咖啡色
　 SRD-1001MW 乳白色
　 SRD-1001BK 黑色
　 SRD-25 灰色 25.4 7.4 5.8 3.8 6英呎(183 cm)
　 SRD-25BN 咖啡色
　 SRD-25MW 乳白色
　 SRD-25BK 黑色
　 SRD-50 灰色 50.8 14.8 11.6 7.8
　 SRD-50BN 咖啡色
　 SRD-50MW 乳白色
　 SRD-50BK 黑色
　 SRD-65 灰色 66.0 19.0 15.3 10.9
　 SRD-65BN 咖啡色
　 SRD-65MW 乳白色
　 SRD-65BK 黑色
　 SRD-75 灰色 76.2 22.0 17.4 11.6
　 SRD-75BN 咖啡色
　 SRD-75MW 乳白色
　 SRD-75BK 黑色
　 SRD-100 灰色 101.6 29.4 23.2 15.4
　 SRD-100BN 咖啡色
　 SRD-100MW 乳白色
　 SRD-100BK 黑色

0130 KSS 软质拨入式配线槽



材质： 采用UL合格之南亚PVC（白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
特点： 一体式设计使槽底与槽盖结合在一起，方便施工，节省工时。


单位：mm
　 型　号
Item No.		 外宽
W		 内宽
W1		 外高
H		 内高
H1		 长　度
Length
　 RSD-8WE 12.0 8.0 10.8 7.0 1M
　 RSD-10BN 15.0 10.5 13.8 9.8

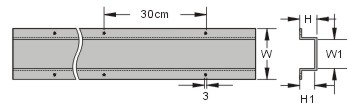

0131 KSS 盖式配线槽



材质： 采用UL合格之南亚PVC（米黄）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
用途： 将电线置于线槽内，再将本线槽固定在地板或墙壁上。
特点： 本线槽可于配线后再补装，不必重新拆线，而达到保护电线之功能。


单位：mm
　 型　号
Item No.		 外宽
W		 内宽
W1		 外高
H		 内高
H1		 长　度
Length
　 CD-3820YW1 67.2 38.0 22.3 19.8 1.2M

0133 KSS 一体式绝缘配线槽



材质： 采用UL合格之南亚PVC（白色）制成，通过美规94V-0防火等级，欧规M1防火等级，耐燃性佳，绝缘性良好，不自燃，耐温至85℃。
特点： 一体式设计使槽底与槽盖结合在一起，方便施工，节省工时。


单位：mm
　 型　号
Item No.		 外宽
W		 内宽
W1		 外高
H		 内高
H1		 长　度
Length
　 RTF-10WE 13.1 11.6 10.8 8.2 1.5M

0133 KSS 一体式绝缘配线槽接头



材质： UL合格之ABS，防火等级94HB。
用途： 适用于各种接处之修饰用，整齐美观，大量节省工时。

接头种頪
Type		 型　号
Item No.		 适用线槽
Used With		 包　装
Packing
中间接头 　 RTFM-10WE RTF-10WE 20 pcs / 包
内弯接头 　 RTFI-10WE RTF-10WE
外弯接头 　 RTFO-10WE RTF-10WE
L型接头 　 RTFL-10WE RTF-10WE
[返回]


    © 2016上海朵利蒙贸易有限公司 沪ICP备18011353号-1
